안녕하세요! 평소 DIY와 스마트 홈 기기 리폼에 진심인 블로거 뚜리입니다. 여러분은 혹시 당근마켓이나 중고장터에서 컨트롤러도 없고 동작 여부도 불투명한 ‘찬밥 신세’의 전동 스크린을 보신 적이 있으신가요?

대부분의 사람들은 “컨트롤러도 없는데 이걸 어떻게 써?” 하고 지나치기 마련입니다. 하지만 전기·전자 DIY와 IoT의 매력을 아는 분들이라면 이런 물건이야말로 최고의 홈시어터 핵심 장난감이 되죠.

오늘은 제가 직접 고장 난 중고 전동 스크린을 수거해, 단돈 몇만 원짜리 알리익스프레스 부품 5가지와 가성비 꿀템을 활용하여 세상에 단 하나뿐인 안전한 맞춤형 컨트롤러를 제작하고, 한 걸음 더 나아가 스마트싱스(SmartThings)와 구글 홈을 연동해 말 한마디로 거실을 영화관으로 바꾸는 ‘시네마 모드 자동화’ 풀 스토리를 공유해 드리고자 합니다. 속도 제어 메커니즘부터 스마트 홈 연동까지, 실패 없이 제작하는 노하우를 아낌없이 풀어볼 테니 끝까지 채널 고정해 주세요!

1단계: 베일에 싸인 중고 전동 스크린, 내부 모터 스펙 확인하기

처음 가져온 중고 전동 스크린은 그야말로 ‘본체’만 덜렁 있는 상태였습니다. 리모컨이나 수신기 같은 컨트롤러는 전혀 없었고, 오직 내부로 연결된 직류(DC) 모터 배선만 삐져나와 있었죠. 작동 여부조차 알 수 없는 상황에서 무턱대고 전압을 인가했다가는 모터가 타버릴 위험이 있습니다.

가장 먼저 해야 할 일은 중고 전동 스크린의 메인 프레임을 과감하게 분해하여 내부 모터의 정확한 스펙을 확인하는 것입니다. 스크린 측면 커버를 열고 롤러 내부의 인라인 모터를 조심스럽게 추출했습니다.

확인 결과, 이 모터는 24V DC(직류) 전원을 사용하는 모터였습니다. 테스트 장비를 연결해 실측해 보니 세부 소비전력 스펙은 다음과 같았습니다.

• 기본 정격 전류: 약 0.9A 소비
• 평균 소비 전력: 대략 21W ($24\text{V} \times 0.9\text{A} = 21.6\text{W}$)

생각보다 전류를 많이 먹지 않는 모터 규격이라 DIY로 컨트롤러를 만들기에 아주 안성맞춤인 사양이었습니다. 스펙을 확인했으니 이제 필요한 핵심 부품들을 쇼핑할 차례입니다.

2단계: 알리익스프레스에서 공수한 핵심 부품 5가지

모터 스펙(24V, 1A 내외)을 기반으로 해외 직구 플랫폼인 알리익스프레스에서 가성비 좋은 부품들을 엄선하여 주문했습니다. 이번 중고 전동 스크린 컨트롤러 제작에 사용된 핵심 부품 5가지 목록은 다음과 같습니다.

부품명(구매 링크 포함)	역할 및 기능

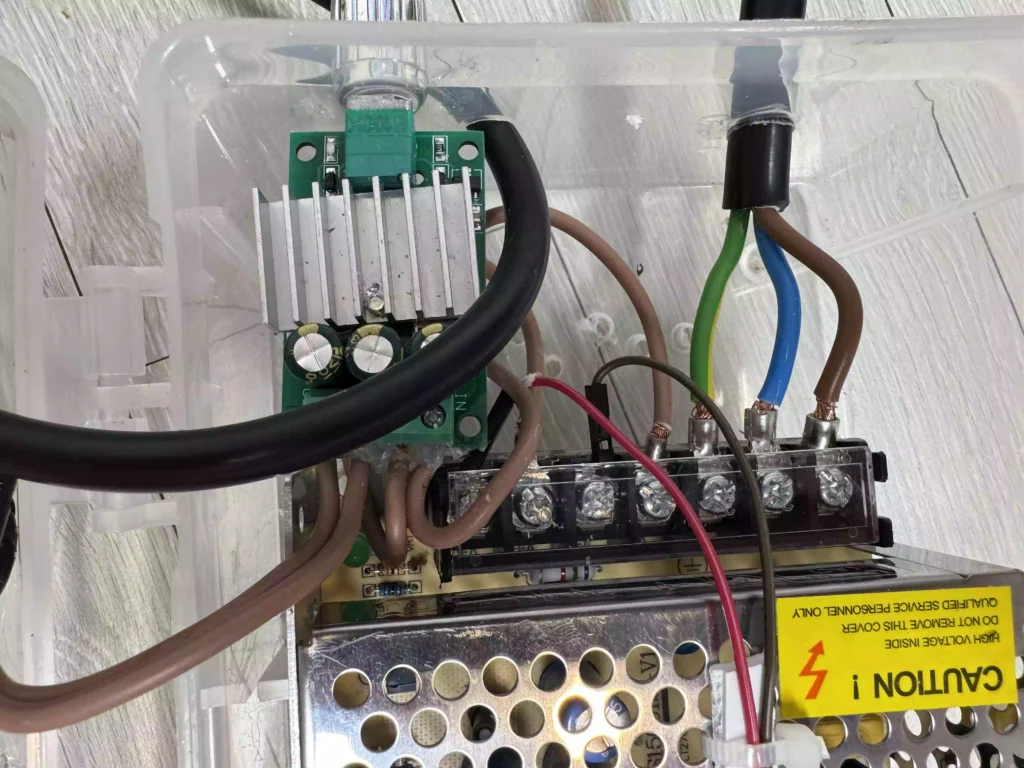

1. 24V SMPS (안정기)	가정용 220V 교류 전원을 모터용 24V 직류 전원으로 변환

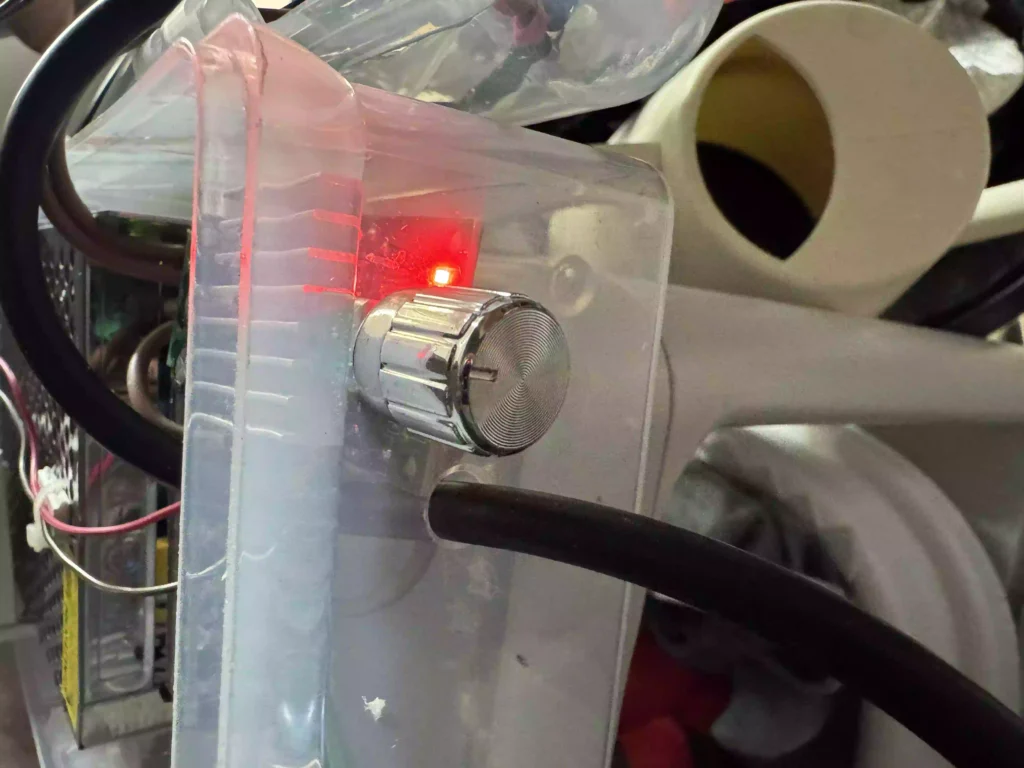

2. 모터 전류/전압 조절기	스크린의 기본 구동 전압 및 속도를 미세 조정

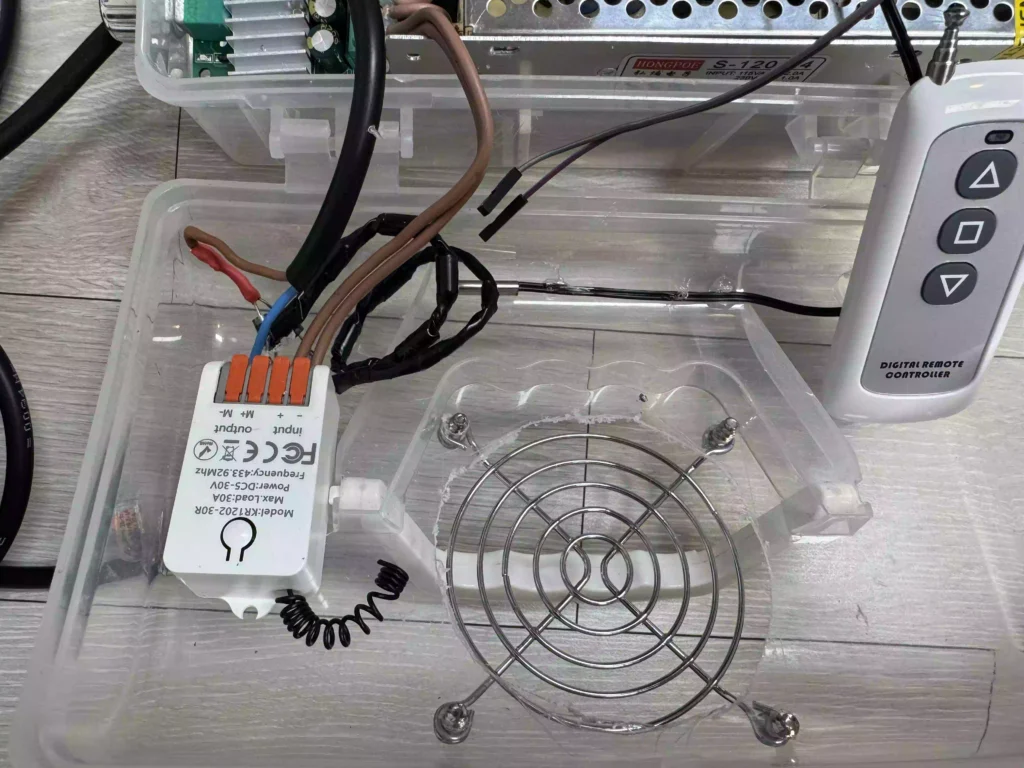

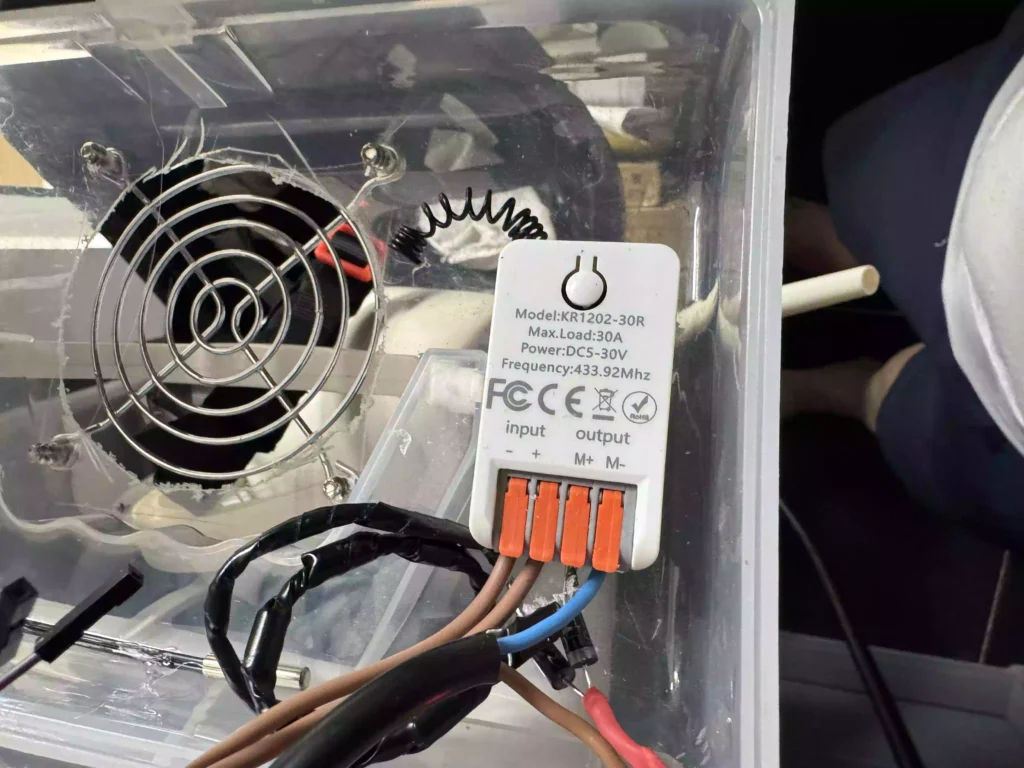

3. RF Type 리모트 컨트롤러	벽 뒤나 먼 거리에서도 무선으로 스크린을 상/하강 작동
4. 방열 팬 (Cooling Fan)	컨트롤러 박스 내부의 열기를 외부로 배출
5. 온도 컨트롤러 (RTD 센서 포함)	설정 온도 이상으로 올라가면 자동으로 방열 팬을 가동

여기에 추가로 스크린 하강 시 속도 제어를 부드럽게 해줄 0.5V 3A 다이오드 여러 개와 10W 시멘트 저항, 그리고 모든 부품을 깔끔하게 담아줄 다이소 표 플라스틱 정리함 박스와 내부 격벽용 포맥스(Foamex) 판재를 준비했습니다.

3단계: 안전이 최우선! 다이소 박스와 포맥스로 내부 케이스 빌드업

전원 공급 장치인 SMPS는 장시간 켜두거나 모터가 작동할 때 필연적으로 열이 발생합니다. 플라스틱 재질의 다이소 정리함 박스 바닥에 SMPS를 그대로 붙여버리면, 열 전도로 인해 박스가 변형되거나 화재의 위험이 생길 수 있죠.

💡 뚜리의 DIY 꿀팁!

전원부(SMPS)는 반드시 공중에 띄우거나 격벽 처리를 하여 공기 순환 통로를 만들어 주어야 장기적으로 안전합니다.

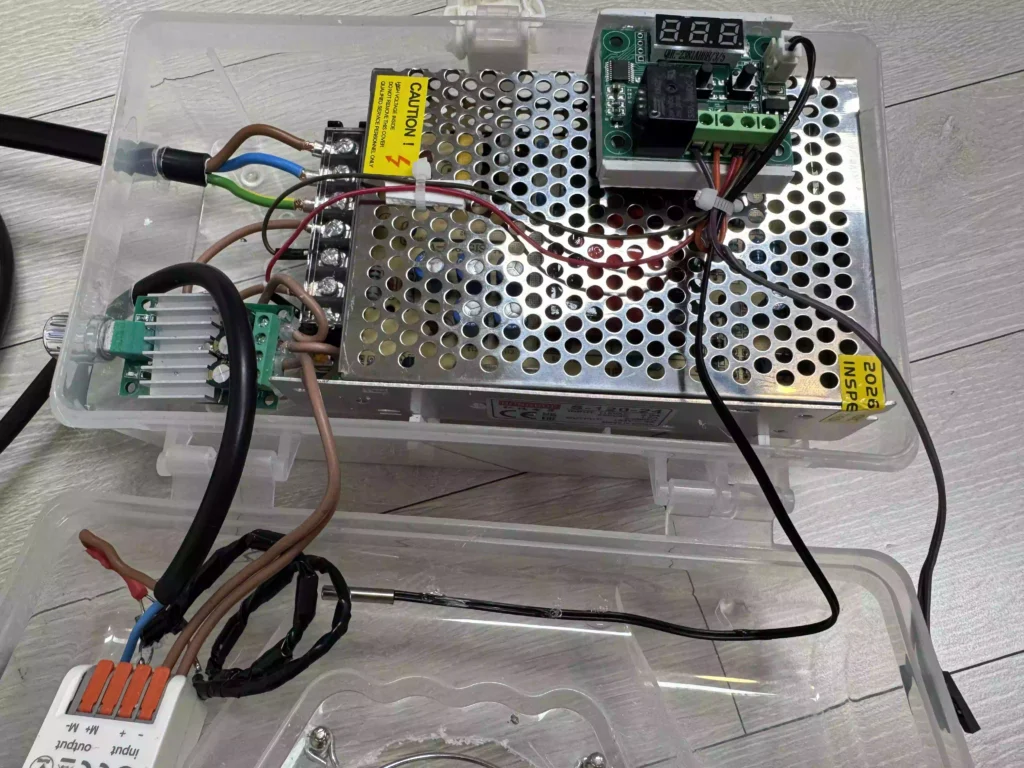

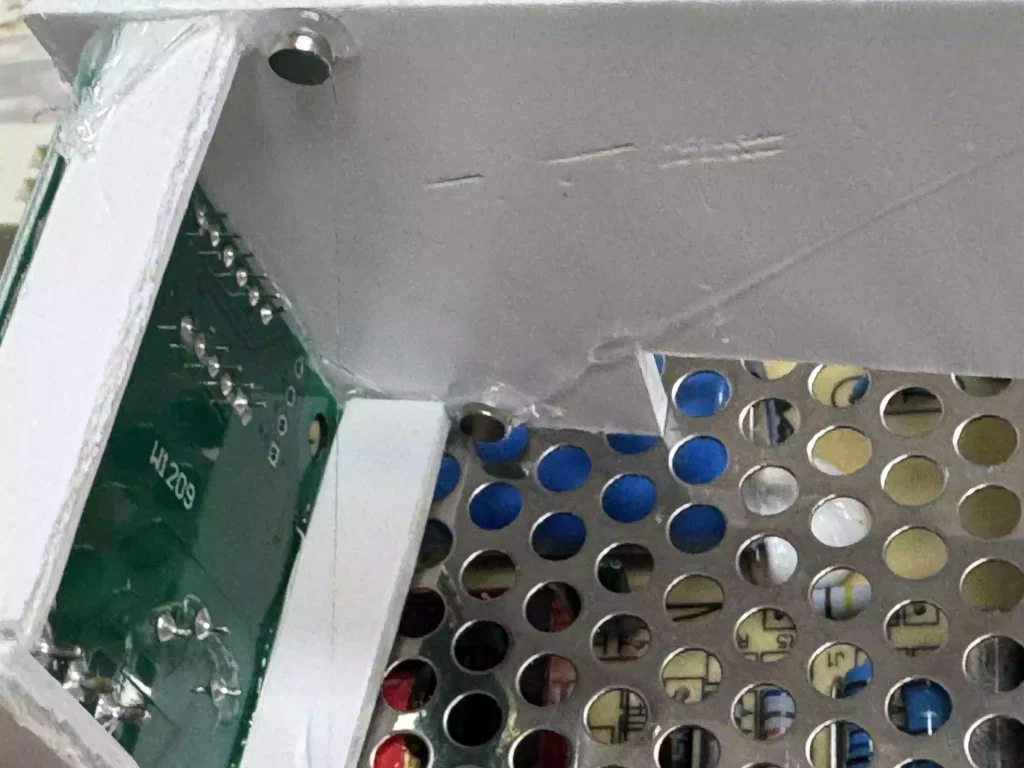

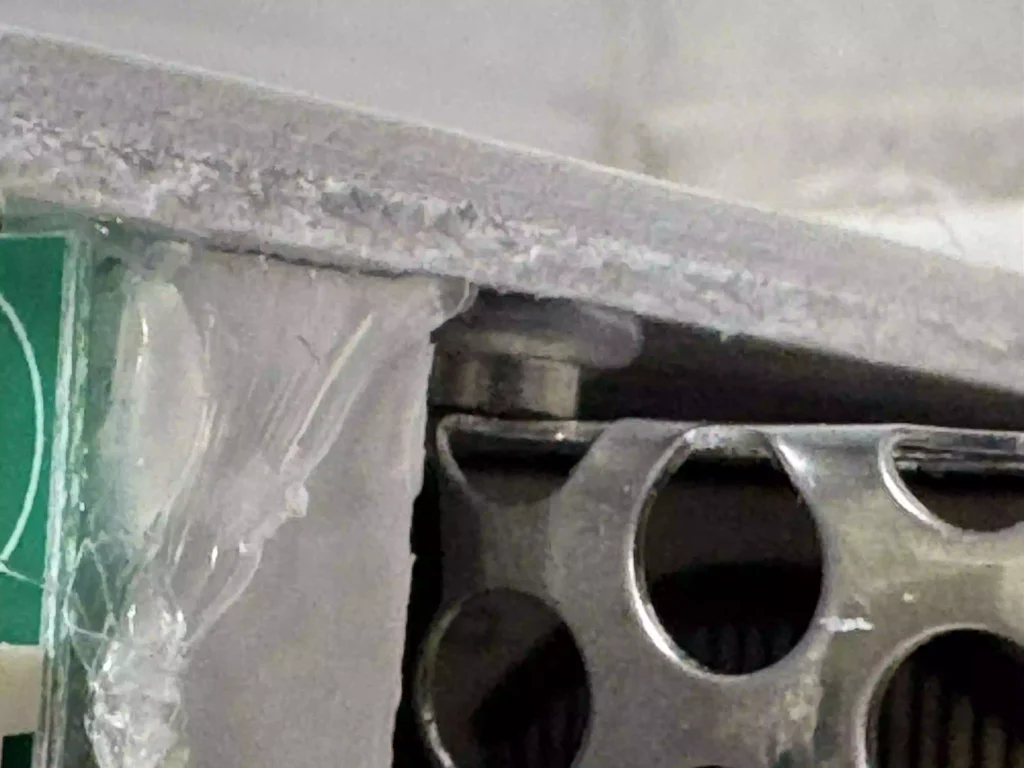

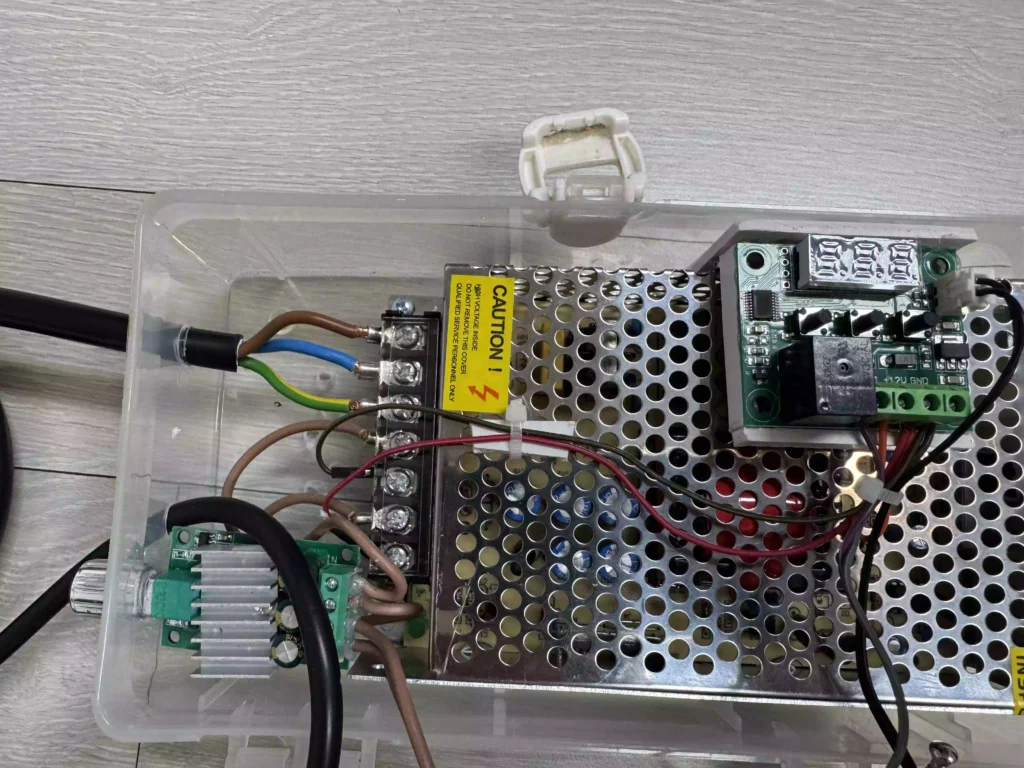

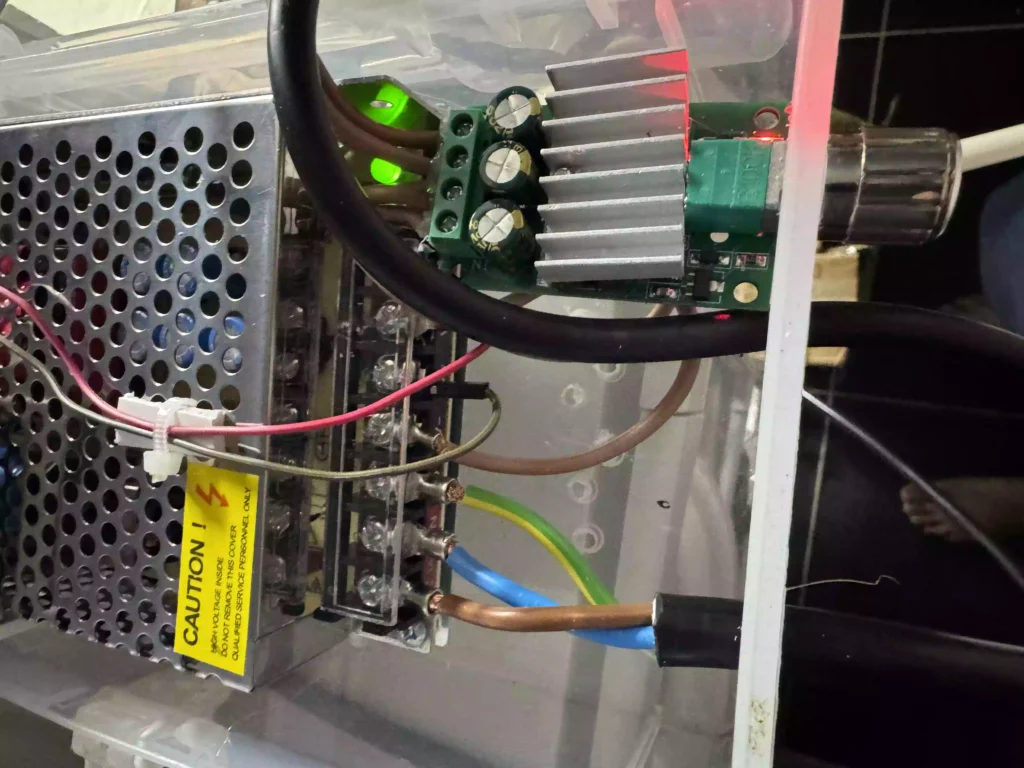

이 문제를 해결하기 위해 가공이 쉬운 포맥스 판재를 칼로 재단하여 다이소 박스 내부에 ‘복층형 칸막이 구조’를 만들었습니다. SMPS를 바닥에서 띄워 공중에 띄워주는 지지대를 세우고 공간을 분리해 줌으로써, 공기가 하부와 상부로 원활하게 흐를 수 있는 최적의 쿨링 베이스를 구축했습니다.

4단계: 상·하강 제어의 핵심! 중력과 전압 드롭(Drop) 메커니즘 설계

중고 전동 스크린을 DIY로 제어할 때 가장 까다로운 부분이 바로 ‘상승과 하강의 무게 균형’입니다. 실제로 테스트해 보며 발견한 데이터는 다음과 같았습니다.

• 스크린 상승 시: 중력을 거슬러 감아올려야 하므로 1A 이상의 높은 전류를 소비함.
• 스크린 하강 시: 스크린 자체의 무게와 하단 무게추로 인해 중력 효과가 더해져 과도하게 빠르게 떨어짐.

그냥 단순하게 똑같은 24V 전압을 인가하면, 올라갈 때는 끙끙대며 느리게 올라가고, 내려올 때는 ‘쾅!’ 하고 급격하게 떨어지는 문제가 발생합니다. 이 급격한 상·하강 비대칭 문제를 해결하기 위해 2단계에 걸친 전압 드롭(Volt Drop) 회로를 구성했습니다.

① 1차 제어: 0.5V 3A 다이오드 직렬 연결

하강 라인 회로에 0.5V 전압 강하(Drop) 특성을 가진 3A 규격의 다이오드를 여러 개 직렬로 연결했습니다. 이론적으로 약 3V 가량 전압을 떨어뜨려 모터에 21V 정도만 인가되도록 설계했습니다. 테스트 결과, 이전보다 확실히 내려오는 속도가 부드러워진 감은 있었으나, 중력의 힘이 강해 유의미하게 속도가 뚝 떨어지진 않았습니다. 여전히 약간의 속도감이 남아있었죠.

② 2차 제어: 10W 시멘트 저항 추가 투입

다이오드만으로는 부족했던 하강 제어력을 보완하기 위해, 대용량 10W 시멘트 저항을 추가로 직렬 매칭했습니다. 전류를 열로 소모시켜 모터로 가는 전압을 한 번 더 안정적으로 깎아내는 방식입니다. 시멘트 저항을 추가하고 나니 드디어 스크린이 내려갈 때 급하게 쏟아지지 않고, 마치 고급 홈시어터 스크린처럼 아주 스무스하고 부드럽게 하강하는 완벽한 밸런스를 찾을 수 있었습니다! 반대로 상승할 때는 정상 전압(24V)이 그대로 인가되어 힘차게 스크린을 말아 올려줍니다.

5단계: 스마트한 열 관리! RTD 센서 기반 자동 온도 제어 시스템

시멘트 저항과 다이오드를 사용하여 전압을 강제로 떨어뜨리면, 그 낙차만큼의 에너지가 ‘열(Heat)’로 변환됩니다. 좁은 다이소 박스 내부에 이 열이 갇히면 부품 수명이 급격히 줄어들겠죠? 이를 막기 위해 온도 컨트롤러 시스템을 빌트인했습니다.

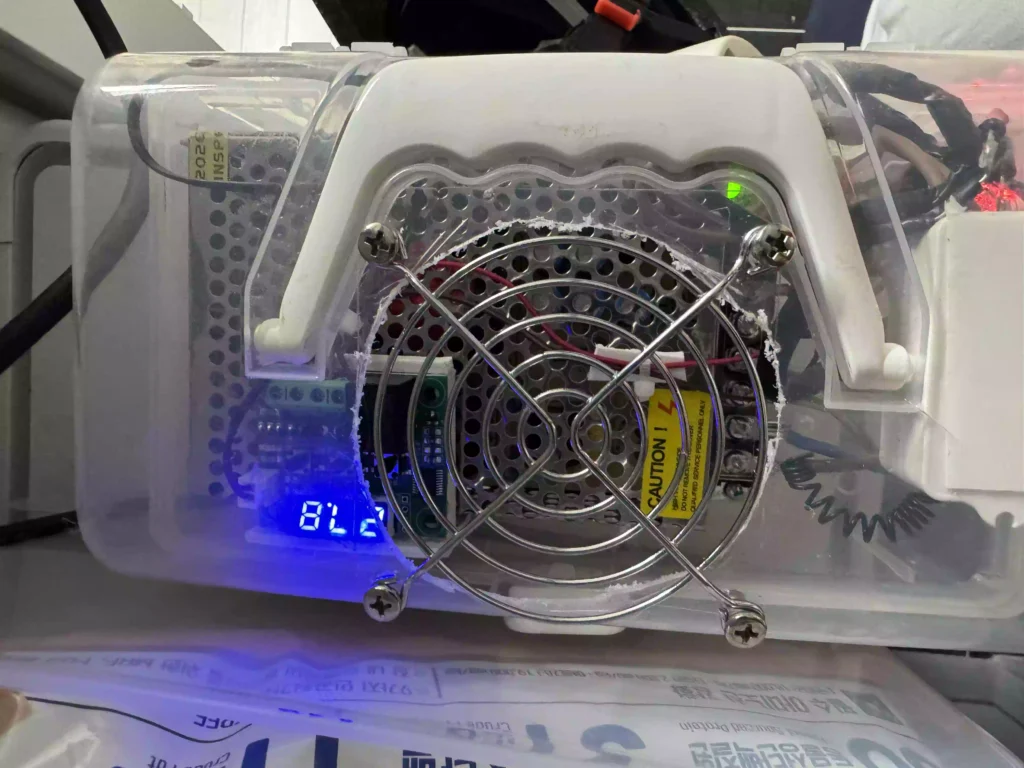

정밀한 RTD 온도 센서를 발열이 가장 심한 시멘트 저항과 SMPS 주변에 부착했습니다. 그리고 온도 컨트롤러의 셋팅 값을 임계 온도(예: $40^\circ\text{C}$)로 설정해 두었습니다.

평소에는 조용히 있다가, 중고 전동 스크린을 연달아 작동시켜 내부 온도가 설정치 이상으로 올라가면 센서가 이를 감지하고 방열 팬(Cooling Fan)을 자동으로 구동시킵니다. 뜨거워진 내부 공기를 박스 외부로 순식간에 방출해 주는 스마트한 쿨링 솔루션 덕분에 화재 걱정 없는 안전한 자작 컨트롤러가 완성되었습니다.

6단계: 아날로그를 허물다, 스마트싱스(SmartThings) 연동을 위한 전원 및 IoT 모듈 셋팅

자, 이제 이번 프로젝트의 진정한 하이라이트입니다. 단순히 리모컨 버튼을 눌러 올리고 내리는 것을 넘어, 내 스마트폰과 홈 IoT 생태계에 이 중고 전동 스크린을 편입시킬 차례입니다. 아날로그 수신기만으로는 스마트싱스(SmartThings)에 직접 연결할 수 없기 때문에, 두 가지 방법 중 하나를 선택해야 합니다.

방법 A: RF 리시버/트랜스미터 허브 활용

알리에서 판매하는 ‘RM4 Pro’ 같은 제품은 기존 3단계에서 장착한 RF 리모컨의 주파수 신호를 복사(Copy)할 수 있습니다. 이 허브가 RF 신호를 학습하면 Wi-Fi를 통해 스마트싱스와 연동되어, 앱에서 가상 스위치로 스크린을 제어할 수 있게 됩니다.

방법 B: Zigbee 리모트 컨트롤러 모듈 직결 (뚜리의 추천!)

저는 더 빠르고 안정적인 반응 속도를 위해 RF 수신기 단에 Zigbee 2채널 릴레이 모듈을 병렬로 연결했습니다. 이 모듈은 별도의 복사 과정 없이 집안에 있는 스마트싱스 허브(SmartThings Hub)에 ‘커튼/스크린 제어기’로 다이렉트 등록이 가능합니다. 스마트싱스 앱에서 ‘기기 추가’를 누르고 Zigbee 모듈의 페어링 버튼을 누르면 단 10초 만에 완벽하게 연동됩니다. 이제 스마트폰 화면 터치 한 번으로 중고 전동 스크린을 완벽하게 제어할 수 있는 물리적 기반이 마련되었습니다.

7단계: “오케이 구글, 영화 보여줘!” 꿈의 시네마 모드 자동화 가동하기

스마트싱스 허브에 중고 전동 스크린이 등록되었다면, 이제 집안의 다른 스마트 가전들과 시너지 효과를 낼 ‘루틴(Automation)’을 짤 차례입니다. 구글 홈(Google Home) 계정과 스마트싱스를 동기화한 뒤, 다음과 같이 환상적인 ‘시네마 모드’ 매크로를 설정했습니다.

🎬 뚜리의 스마트홈 시네마 모드 시나리오

1. 사용자가 “오케이 구글, 영화 한 편 보고 싶어!” 라고 말함.
2. 구글 어시스턴트가 명령을 인식하고 스마트싱스 루틴 가동.
3. 거실의 스마트 블라인드(직접 제작한) 및 커튼이 자동으로 닫히며 외부 빛 전면 차단.
4. 거실 조명이 전면 소등되거나 10% 은은한 앰비언트 모드로 전환.
5. 우리가 만든 자작 컨트롤러가 작동하며 중고 전동 스크린이 부드럽게 하강.
6. 스마트 플러그에 연결된 빔프로젝터 전원이 켜짐.
7. 개인 홈 서버(시놀로지 NAS – Plex Media Server)가 구동되거나 스마트 TV/셋톱박스에서 넷플릭스(Netflix) 앱이 자동으로 실행되며 최신 트렌드 영상 리스트 업!

동작 유무도 모르고 컨트롤러도 없어 버려질 뻔했던 중고 전동 스크린이, 정밀한 회로 설계와 IoT 기술을 만나 대기업 부럽지 않은 하이엔드 스마트 홈시어터의 주인공으로 완벽하게 탈바꿈하는 순간입니다. 음성 명령에 따라 불이 꺼지고, 스크린이 스무스하게 내려오며, 넷플릭스 화면이 빔을 통해 띄워질 때의 쾌감은 DIY를 해본 사람만이 알 수 있는 최고의 특권입니다.

완성 및 최종 구동 후기

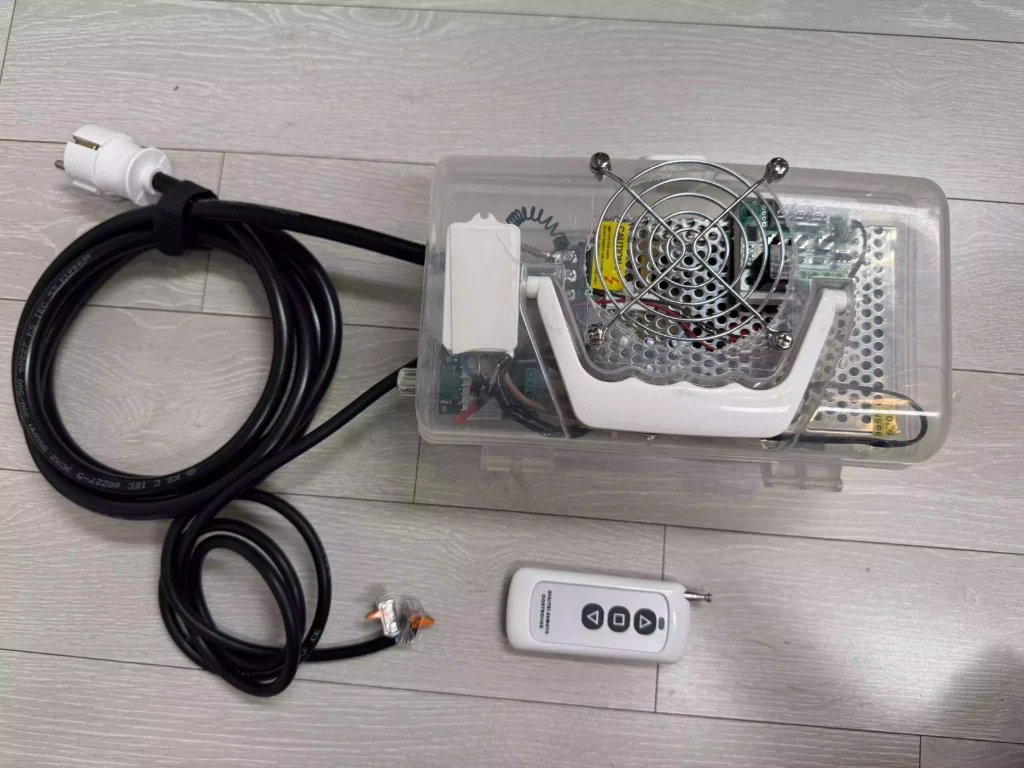

모든 배선, 포맥스 하우징, 그리고 스마트싱스 루틴 셋팅까지 마치고 거실 소파에 앉아 테스트를 진행해 보았습니다.

“오케이 구글, 영화 한 편 보고 싶어!” 한마디에 거실 블라인드가 스르륵 닫히고, 다이소 박스 안의 시멘트 저항과 다이오드가 전압을 제어해 주어 중고 전동 스크린이 마치 영화관처럼 부드럽고 우아하게 내려옵니다. 연속 작동 시 발열 센서가 감지하여 방열 팬이 ‘윙~’ 돌며 내부 열을 빼주는 스마트함까지 확인하니 기술적 완성도에 깊은 뿌듯함이 밀려오네요.

가성비 넘치는 중고 제품과 알리 부품, 그리고 스마트 홈 인프라만 있다면 여러분도 집안을 최고의 개인 극장으로 만들 수 있습니다. 지금 바로 도전해 보세요! 궁금한 점은 언제든 댓글로 남겨주시면 친절히 답변해 드리겠습니다. 이상 블로거 뚜리였습니다!
